Untuk lebih memahami cara TEC berfungsi, mari kita lihat struktur dalamannya terlebih dahulu. Teras TEC ialah termokopel semikonduktor (butiran), yang biasanya dibahagikan kepada jenis P dan jenis N.

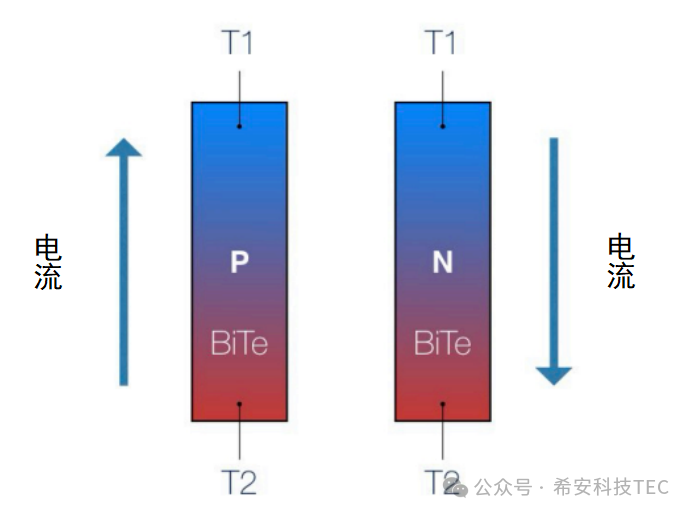

Apabila arus terus melalui termokopel, butiran semikonduktor jenis P dan jenis N (jenis P (didop dengan unsur trivalen seperti boron, yang mempunyai lubang) mengalirkan elektrik melalui lubang dan menjadi bercas positif; Sepasang jenis N (didop dengan unsur pentavalen seperti fosforus) yang mengalirkan elektrik oleh elektron dan bercas negatif.
Pada akhir sejuk, pembawa akan melompat dari tahap tenaga yang lebih rendah ke tahap yang lebih tinggi. Semasa proses peralihan tahap tenaga, haba diserap, sekali gus mencapai kesan penyejukan. Sementara itu, apabila pembawa di hujung panas bergabung semula, tenaga dibebaskan, mengakibatkan fenomena eksotermik. Jika arus terus dihantar ke arah yang bertentangan, kesan penyejukan akan berubah menjadi pemanasan.

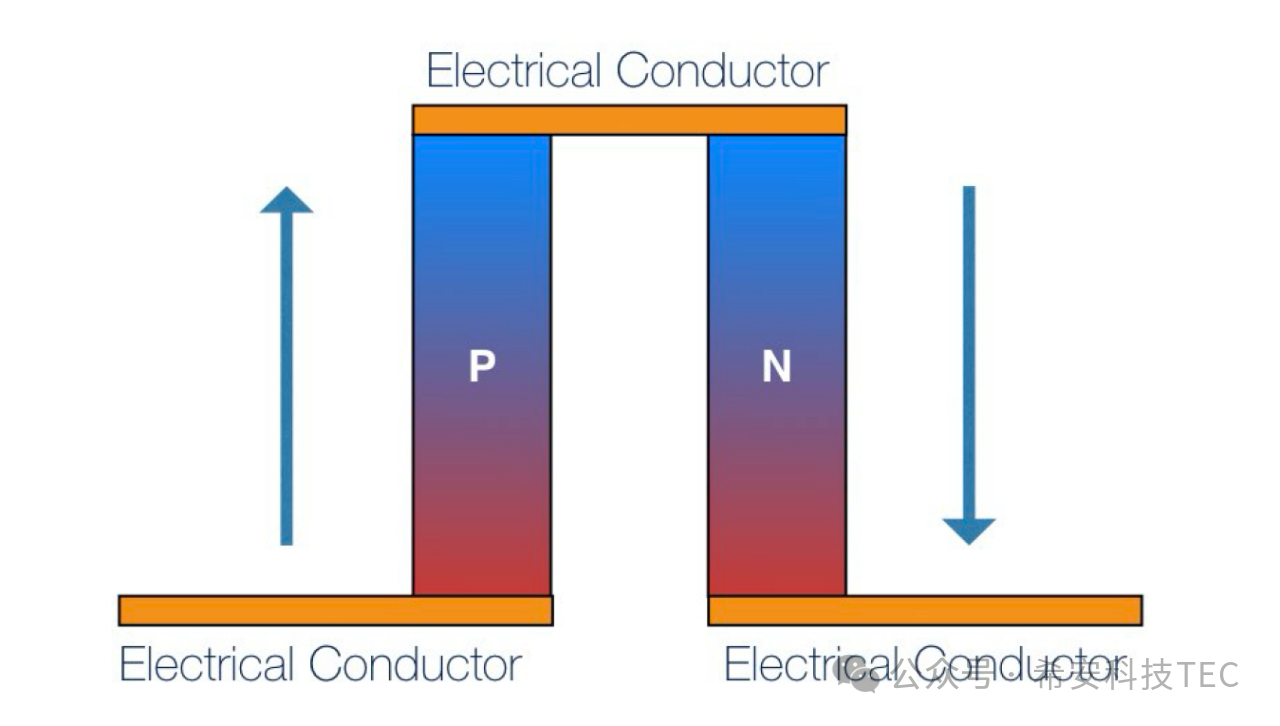

Persimpangan PN, melalui lapisan konduktif, membentuk termokopel dan merupakan komponen struktur teras TEC. Sepasang tunggal termokopel juga boleh mencapai fungsi penyejukan atau pemanasan selepas dihidupkan.

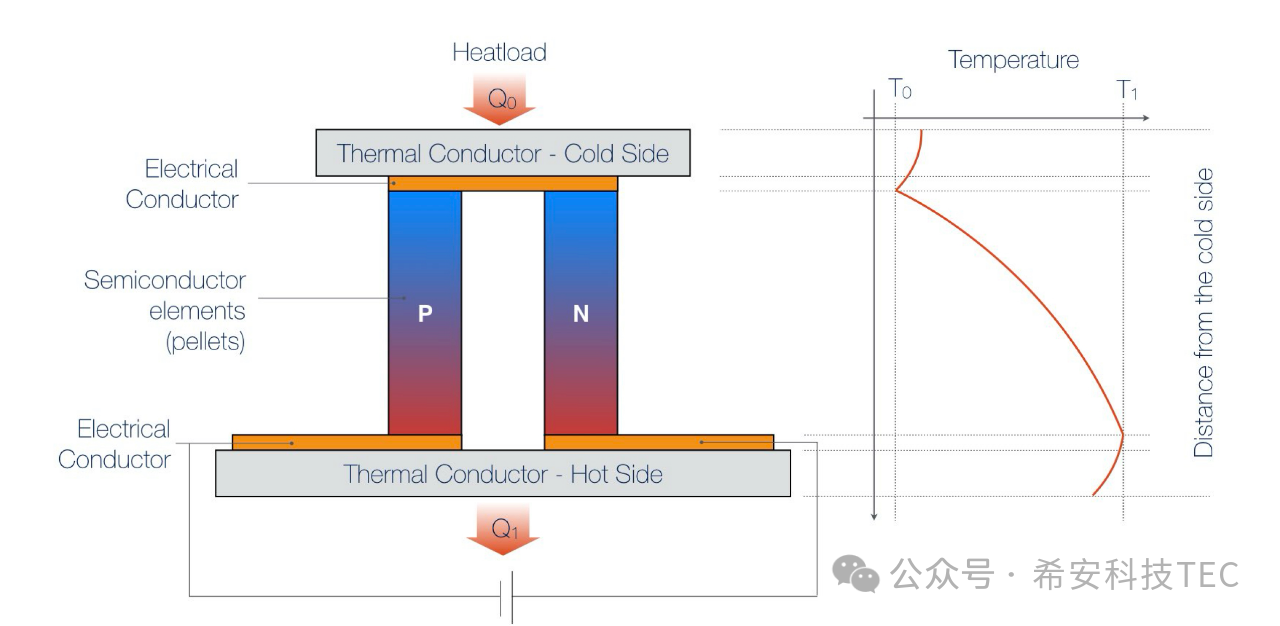

Konduktor terma ditambah pada kedua-dua hujung termokopel seperti yang ditunjukkan dalam rajah berikut: TEC lengkap terbentuk. Apabila TEC dikuasakan, permukaan atas akan menyerap haba, yang dipanggil hujung sejuk, dan haba yang diserap ialah Q0. Permukaan bawah membebaskan haba dan dipanggil permukaan panas, dengan haba yang dibebaskan ialah Q1 ； Q1= Q0+Qtec
Perbezaan suhu antara permukaan atas dan bawah disebabkan oleh penyerapan haba dan pelepasan haba ialah ΔT，ΔT=T1-T0

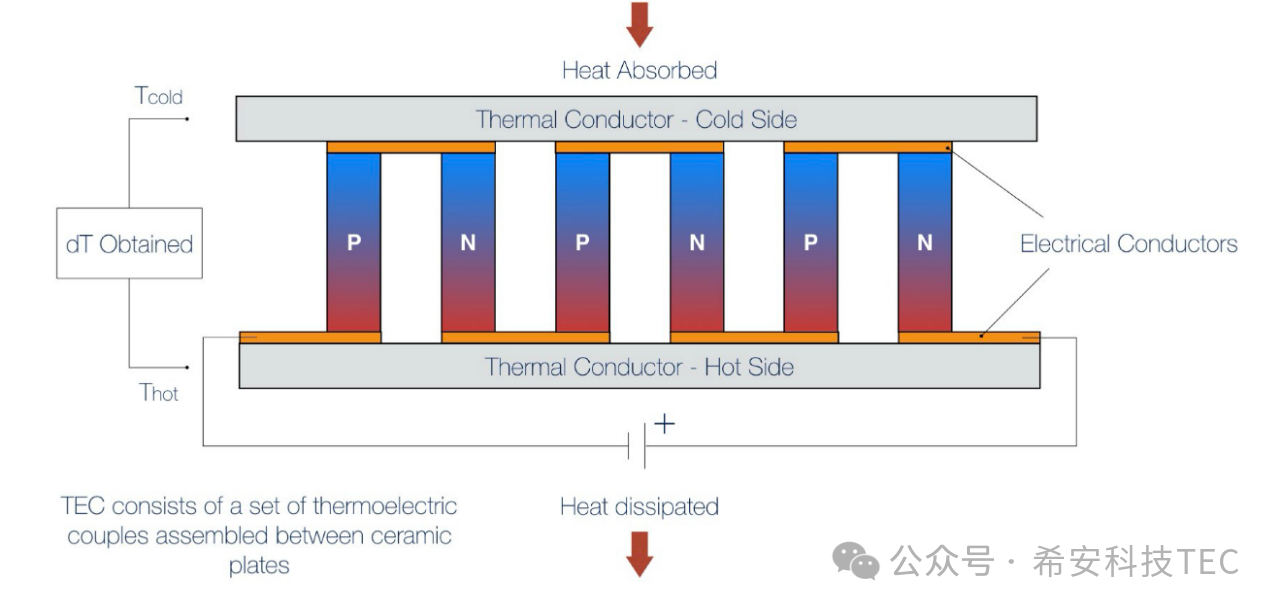

Dalam penggunaan harian, TEC biasanya terdiri daripada berbilang pasangan simpang PN. Untuk mencapai kapasiti penyejukan atau perbezaan suhu yang lebih besar.
Selepas membaca artikel itu, sudah tiba masanya untuk memberi perhatian kepada papan hitam sekali lagi:
S: Apakah hubungan antara haba Qc yang diserap pada hujung sejuk dan haba Qt yang dikeluarkan pada hujung panas?
A: Qc=Qt-Qtec.
S: Mengapakah hujung sejuk dan panas masing-masing menyerap dan membebaskan haba?
J: Pada akhir sejuk, pembawa akan melompat dari tahap tenaga yang lebih rendah ke tahap yang lebih tinggi. Proses peralihan tahap tenaga menyerap haba, sekali gus mencapai kesan penyejukan. Sementara itu, apabila pembawa di hujung panas bergabung semula, mereka membebaskan tenaga, mengakibatkan fenomena eksotermik.
